L'EQ531T est un égaliseur à tube 3 bandes plus filtre passe-haut, construit autour d'une double triode, adapté à la série 500 d'API*.

Le tube, l'inductance de bande médium et le transformateur de sortie ajoutent une belle couleur vintage à l'égaliseur.

Installez-le simplement dans votre Lunchbox^TM compatible API* et commencez à enregistrer.

Points remarquables

• Les bandes hautes et basses sont des shelving Baxandall avec 5 fréquences chacune.
• La bande médium est basée sur une inductance multi-tap avec 5 fréquences.
• Chaque bande ainsi que le filtre sont désactivables.
• Amplification ou atténuation de 12 dB dans chaque bande.
• Fréquences shelf basses : 60, 100, 180, 270 et 450 Hz.
• Fréquences médium: 240, 500, 1k1, 2k3 and 5kHz,
• Fréquences shelf hautes : 2,5 kHz, 4 kHz, 6 kHz, 9 kHz et 12 kHz.
• Filtre passe-haut variable en continu de 15 Hz à 400 Hz.
• Sortie symétrique par transformateur,
• Bypass par relais hardware,
• Disponible assemblé ou en kit complet (tout inclus).

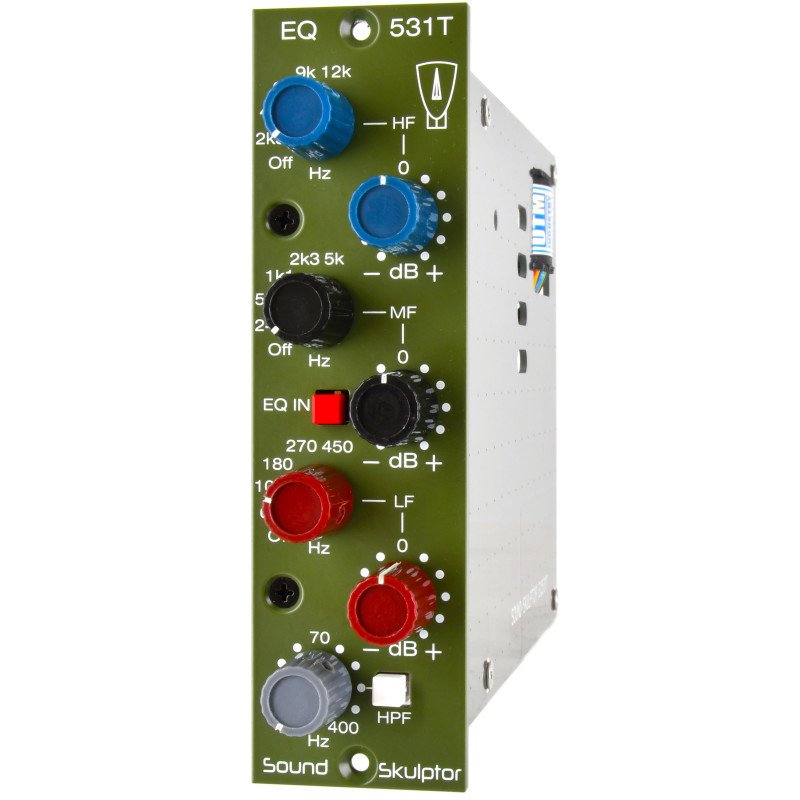

Contrôles

1 : Fréquence bande haute Détermine la fréquence centrale du shelf des aigus. Cinq fréquences sont disponibles. La première position désactive cette bande.

2 : - dB + Règle le niveau d'atténuation ou d'amplification du shelf des aigus, jusqu'à 12 dB.

3 : Fréquence bande medium Détermine la fréquence centrale de la bande médium. Cinq fréquences sont disponibles. La première position désactive cette bande.

4 : - dB + Règle le niveau d'atténuation ou d'amplification de la bande médium, jusqu'à 12 dB.

5 : EQ IN Active l'égaliseur.

6 : Fréquence bande basse Détermine la fréquence centrale du shelf des basses. Cinq fréquences sont disponibles. La première position désactive cette bande.

7 : - dB + Règle le niveau d'atténuation ou d'amplification du shelf des basses, jusqu'à 12 dB.

8 : Fréquence filtre passe-haut Détermine la fréquence du filtre passe-haut. Variable en continu de 15 Hz à 400 Hz.

9 : HPF Active le filtre passe-haut.

Que contient le kit ?

Absolument tout !

• Composants passifs (résistances, condensateurs, inductances),
• Transformateur de sortie,
• Tube,
• Composants actifs (diodes, transistors, ...),
• Éléments de la face avant (interrupteurs, potentiomètres, boutons),
• Connecteurs, relais,
• Circuits imprimés,
• Face avant et panneaux latéraux,
• Toute la visserie.

Vous apportez la soudure (utilisez une soudure de bonne qualité, diamètre 1 mm maximum) et la Lunchbox.

Niveau de difficulté

Le kit EQ531T est d'un niveau de difficulté moyen.
