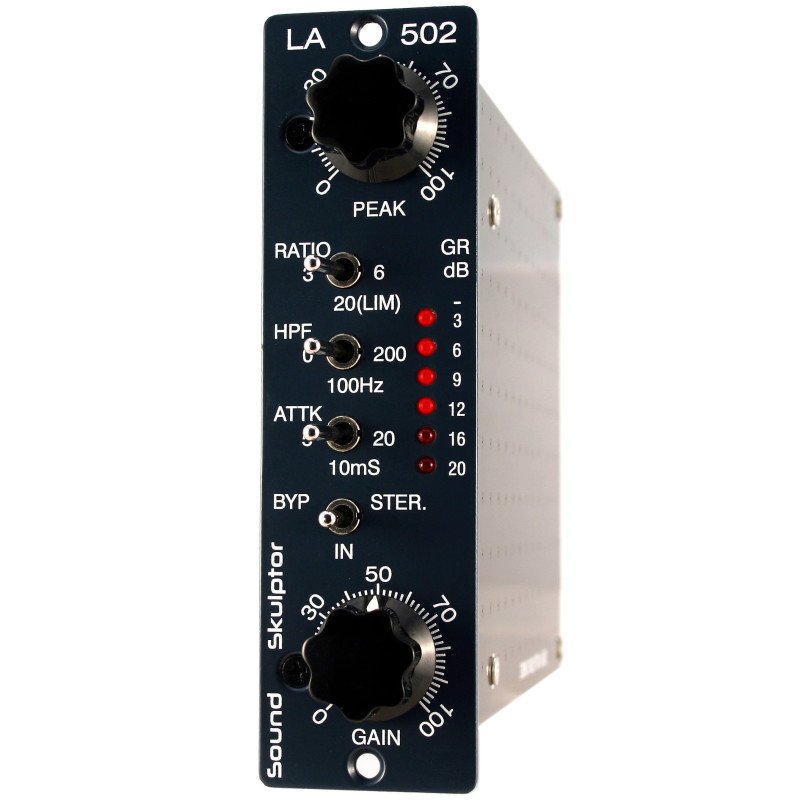

LA502 Compresseur Optique pour Série 500

309,00 $
299,00 $ TTC
299,00 $ HT

Le LA502 est un compresseur électro-optique, "Soft knee", basé sur le design des LA2A/LA3A que nous avons adapté au format Séries '500'.

Choisissez un kit ou un produit assemblé
Quantité

LIVRAISON GRATUITE à partir de 900€ HT
  Paiements sécurisés

via Paypal, Stripe ou virement

  Livraison monde

Expédition les lundis et jeudis.

  Politique retours

(à modifier dans le module "Réassurance")


LA502

Bootstrap Image Preview


Le LA502 est un compresseur électro-optique, "Soft knee", basé sur le design des LA2A/LA3A que nous avons adapté au format Séries '500'.

Il offre la compression "vintage" et chaude de son ancêtre grâce à sa réponse optique, sa "side chain" et ses transformateurs.

Il se distingue particulièrement sur les voix, la basse et la batterie.

Le LA502 ajoute quelques options à l'original telles qu'un nouveau ratio de 6, deux filtres passe-haut et deux attaques plus lentes de 10 et 20 mS.

Il vous suffit de l'installer dans votre rack LunchboxTM compatible API* pour commencer à travailler.


Highlights

    • Basé sur les compresseurs LA2A/LA3A,
    • Transformateurs sur entrée et sortie,
    • Extrêmement simple à utiliser, ne sonne jamais mal,
    • Compression RMS vraie,
    • Sonorité très transparente grâce à l'attaque, "release" et ratio qui s'ajustent automatiquement en fonction du programme,
    • Plus de 40dB de réduction de gain,
    • 3 ratios : 3 (LA2A Compress), 20 (LA2A Limit) et un ratio supplémentaire de 6,
    • Fitre passe-haut optionnel dans la side chain @100 et 200Hz,
    • 3 Attaques : 5mS (LA2A), 10mS et 20mS,
    • Peut être connecté en stéréo,
    • Bypass par relais,
    • Disponible assemblé ou en kit complet.

Contrôles





Bootstrap Image Preview

1: PEAK Détermine le niveau de compression, de 0 à 40dB de réduction de gain. Il agit sur le seuil de déclenchement de la compression.

2: RATIO Commutateur à 3 positions qui determine le ratio.

  • Ratio 3 (gauche) : C'est la position "Compress" du LA2A. Le ratio réel varie avec le programme, il change avec le niveau.
  • Ratio 20 (centre) : C'est la position "Limit" du LA2A. Dans ce mode le LA502 fonctionne en limiteur.
  • Ratio 6 (droite) : C'est un ratio supplémentaire intermédiaire entre les 2 précédents.

3: HPF Ce commutateur insère un filtre passe-haut dans la "side chain". Permet d'obtenir un gros son et évite les effets de pompage au rythme des basses.

  • 0 (gauche) : Pas de filtre, le LA502 fonctionne comme l'original.
  • 100Hz (centre) : Passe-haut à 100Hz.
  • 200 Hz (droite) : Passe-haut à 200Hz.

4: ATTK Détermine le temps d'attaque du compresseur.

  • 5mS (gauche) : C'est l'attaque du LA2A.
  • 10mS (centre) : Nous avons ajouté un délai supplémentaire dans la "side chain" qui permet aux sons percussifs d'être moins affectés.
  • 20mS (droite) : Le délai est encore allongé.

5: BYP

  • BYP (gauche) : Bypass par relais.
  • IN (centre) : Le compresseur est actif.
  • STER. (droite) : Le compresseur est actif et connecté en stéréo au deuxième compresseur.

6: GAIN Ce potentiomètre règle le niveau de sortie du compresseur.

7: Vu-mètre Affiche la réduction de gain de -3dB à -20dB.


Que contient le kit ?

Absolument tout!

  • Les composants passifs (résistances, condensateurs, inductances),
  • Les transformateurs,
  • Les composants actifs (diodes, transistors, LED's, CI's, coupleur optique),
  • Les éléments de commande de la face avant (interrupteurs, potentiomètres, commutateur rotatif, boutons),
  • Les connecteurs, relais,
  • Les circuits imprimés,
  • la face avant et la plaque latérale,
  • La visserie.

Vous apportez la soudure (choisir une soudure de bonne qualité, diamètre 1mm max) et la Lunchbox.

Niveau de difficulté

Le kit du LA502 est d'un niveau facile. Il peut être réalisé par toute personne capable de faire une soudure propre.

Les réglages sont simples. Ils nécessitent un voltmètre alternatif correct.

PK014

Références spécifiques


Technical specifications

Mesure Conditions Valeur
Courant d'alimentation au repos Pas de signal d'entrée V+ : +65 mA
V- : -60 mA
Impédance d'entrée f=1kHz 14 kΩ
Niveau d'entrée maximum déterminé par le transfo >+25 dBu
Niveau de sortie maximum avant écrêtage f=1kHz +28 dBu
Gain minimum   - ∞
Gain maximum   +40 dB
Réponse en fréquence Déviation=+/-1dB 10 Hz - 20 kHz
Temps d'attaque   de 5 à 20 ms
Temps de retour   60 ms pour 50% du retour
1s ou plus pour 100%

Commentaires

Note
Paul Tietze
13/01/2023

Excellent Compressor!

I bought this unit already assembled on Reverb. This a very musical sounding comp. I use it mainly on Bass but it works great on all kind of sources. You can dial in a quite heavy compression without it being too obvious. It does not color too much. This is a professional Hi End compressor. I like it a lot!

Note
Cesar
24/01/2022

Reminds me a lot of the LA3A

The extra functions in sidechaind are very useful. Premium quality in all components and the great sound reminds me a lot of the LA3A.

Note
ZMFG
01/08/2018

Silky Smooth

For the record, I had never soldered before I bought my first Sound Skulptor kit (CP5176). I have had this compressor for a few months now, and I am in love with what it does to vocals and bass. I use it on everything though... [insert shrugging emoticon]. Tuning the LED's was a little tedious and time consuming, but everything else about the build was easy. Highly recommend if you want some creamy vocals and thick punch bass!
